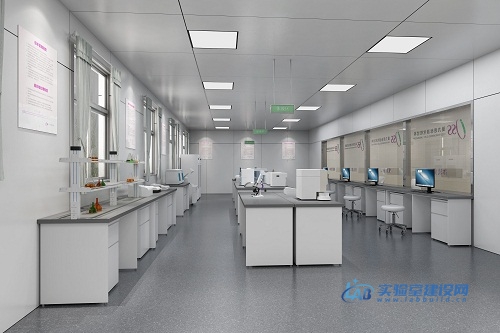

实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。因此实验室的建设是一项复杂的系统工程，在现代实验室里，先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。“以人为本，人与环境”已成为人们高度关注的课题。本着“安全、环保、实用、耐久、美观、经济、卓越、领先”，的规划设计理念。规划设计主要分为七个方面：化验室设计要求、平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。下面就按上述六方面依次讲解。

一、 化验室设计要求

根据化验任务需要，化验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。另外，在操作过程中常产生有害的气体或蒸气。因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。

化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、储藏室、钢瓶室等）。

化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。为保持良好的气象条件，一般应为南北方向。

1. 精密仪器室

精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。为保持一般仪器良好的使用性能，温度应在15~30℃，有条件的最好控制在18~25℃。湿度在60％-70％，需要恒温的仪器室可装上双层门窗及空调装置。

仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电、大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10％。必要时要配备附属设备（如稳压电源等）。为保证供电不间断，可采用双电源供电。应设计有专用地线，接地极电阻小于4Ω。气相色谱室及原子吸收分析室因要用到高压钢瓶，最好设在就近室为能建钢瓶室（方向朝北）的位置。放仪器用的实验台与墙距离500mm，以便于操作与维修，室内有有良好的通风，原子吸收仪器上方设局部排气罩。

微型计算机和微机控制的精密仪器对供电电压和频率有一定要求。为防止电压瞬变、瞬时停电、电压不足等影响仪器动作，可根据需要选用不间断电源（UPS）。

在设计专用的仪器分析室的同时，就近配套设计相应的化学处理室，这在保护仪器和加强管理上是非常必要的。

2. 化学分析师

在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备及各种化学试剂，如操作不慎也具有一定的危险性，针对这些使用特点，在化学分析室设计上应注意以下要求：

（1）建筑要求 化验室的建筑应耐火或用不易燃的材料建成，隔断和顶棚也要考虑到防火性能。可采用水磨石地面，窗户要能防尘，室内采光要好，门应向外开，大实验室应设两个出口，以利于发生意外时人员的撤离。

（2）供水和排水 供水要保证必须的水压、水质、和水量以满足仪器设备正常运行的需要，室内总阀门应设在易操作的显著位置，下水道应采用耐酸碱腐蚀的材料，地面应有地漏。

（3）通风设施 由于化验工作中常常会产生有毒或易燃的气体，因此化验室要有良好的通风条件，通风设施一般有3种：

① 全室通风 采用排气扇或通风竖井，换气次数一般为5次/时。

② 局部排气罩 一般安装在大型仪器发生有害气体部位的上方。在教学实验室中产生有害气体的上方，设置 局部排气罩以减少室内空气的污染。

③ 通风柜 这是实验室常用的一种局部排风设备。内有加热源、水源、照明等装置。可采用防火防爆的金属材料制作通风柜，内涂防腐涂料，通风管道要能耐酸碱气体腐蚀。风机可安装在顶层机房内，并应有减少震动和噪音的装置，排气管应高于屋顶2m以上。一台排风机连接一个通风柜较好，不同房间共用一个风机和通风管道易发生交叉污染。通风柜在室内的正确位置是放在空气流动较小的地方，或采用较好的狭缝式通风柜。通风柜台面高度800mm，宽750mm，柜内净高1200-1500mm，操作口高度800mm，柜长1200-1800mm。条缝处风速0.3-0.5m/s视窗开启高度为300-500mm。挡板后风道宽度等于缝宽2倍以上。

（4）煤气与供电 有条件的化验室可安装管道煤气。化验室的电源分照明用电和设备用电。照明最好采用荧光灯。设备用电中，24h运行的电器如冰箱单独供电，其余电器设备均由总开关控制，烘箱、高温炉等电热设备应有专用插座、开关及熔断器。在室内及走廊上安装应急灯，备夜间突然停电时使用。

（5） 实验台 实验台主要由台面、台下的支架和器皿柜组成，为方便操作，台上可设置药品架，台的两端可安装水槽。

实验台面一般宽750mm，长根据房间尺寸，可为1500-3000mm，高可为800-850mm。台面常用贴面理化板、实芯理化板、耐腐人造石或水磨石预制板等制成。理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀，耐热，不易碰碎玻璃器皿等。

3. 辅助用室

（1）药品储藏室 由于很多化学试剂属于易燃、易爆、有毒或腐蚀性物品，故不要购置过多。储藏室仅用于存放少量近期要用的化学药品，且要符合危险品存放安全要求。要具有防明火、防潮湿、防高温、防日光直射、防雷电的功能。药品储藏室房间应朝北、干燥、通风良好，顶棚应遮阳隔热，门窗应坚固，窗应为高窗，门窗应设遮阳板。门应朝外开。易燃液体储藏室室温一般不许超过28℃，爆炸品不许超过30℃。少量危险品可用铁板柜或水泥柜分类隔离贮存。室内设排气降温风扇，采用防爆型照明灯具。备有消防器材。可以符合上述条件的半地下室为药品储藏室。

（2）钢瓶室 易燃或助燃气体钢瓶要求安放在室外的钢瓶室内，钢瓶室要求远离热源、火源及可燃物仓库。钢瓶室要用非燃或难燃材料构造，墙壁用防爆墙，轻质顶盖，门朝外开。要避免阳光照射，并有良好的通风条件。钢瓶距明火热源10m以上，室内设有直立稳固的铁架用于放置钢瓶。

实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。因此实验室的建设是一项复杂的系统工程，在现代实验室里，先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。“以人为本，人与环境”已成为人们高度关注的课题。本着“安全、环保、实用、耐久、美观、经济、卓越、领先”，的规划设计理念。规划设计主要分为六个方面：平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。下面就按上述六方面依次讲解。

二、平面设计系统

平面设计我们主要考虑以下几个方面的因素：

1、疏散、撤离、逃生、顺畅、无阻，安全通道；一般实验室门主要向里开，但如设置有爆炸危险的房间，房门应朝外开，房门材质最好选择压力玻璃。

2、人体学（前后左右工作空间），完美的设备与科技工作者操作空间范围的协调搭配体现了科学化、人性化的规划设计。

在做平面设计的时候，首先要考虑的因素就是“安全”，实验室是最易发生爆炸、火灾、毒气泄露等的场所。我们在做平面设计的时候，应尽量地要保持实验室的通风流畅、逃生通道畅通。根据国际人体工程学的标准。我们做如下的划分以供参照：（详见下图）

实验台与实验台通道划分标准(通道间隔用L表示)

L>500mm时，一边可站人操作；

L>800mm时，一边可坐人操作；

L>1200mm时，一边可坐人，一边可站人，中间不可过人;

L>1500mm时，两边可坐人，中间可过人；

L>1800mm时，两边可坐人，中间可过人可过仪器

天平台、仪器台不宜离墙太近，离墙400mm为宜。为了在工作发生危险时易于疏散，实验台间的过道应全部通向走廊。另:实验室建筑层高宜为3.7米-4.0米为宜，净高宜为2.7米-2.8米，有洁净度、压力梯度、恒温恒湿等特殊要求的实验室净高宜为2.5米-2.7米（不包括吊顶）；实验室走廊净宽宜为2.5米-3.0米.普通实验室双门宽以1.1米-1.5米(不对称对开门)为宜,单门宽以0.8米-0.9米为宜。

3、专业学科功能。实验室通常按物理学，无机化学，有机合成化学，生物学来分类。根据实验室内容、用途和规模的不同又各有自己的特点，比如基础教学实验室，按学科专业分，多为较简单的教学实验对水电气风等要求较低，而科研机构对实验室通风、供排水、电控及洁净都要求较高，但实验室设计的基本原则都是具有共同性的，以有机化学为例，主要由化学基本实验室、仪器分析实验室、洁净实验室、电子计算机室、研究室、辅助实验室、服务供应室等组成。

化学基本实验室

主要是进行容量分析、离子测定、氧化还原等实验，一般设计的装备有：实验台与洗涤台；通风柜及管道修检井；带试剂架的实验台及辅助工作台，需考虑设在实验室内的研究空间或电脑台，药品柜、器皿柜、落地安置的仪器设备、急救器等。

仪器分析实验室

主要设置各种大型精密分析仪器，同时也包括普通小型分析仪等，一般设计的装备有：仪器台、实验台、通风柜、天平台、电脑台、气瓶柜、洗涤台、器皿柜、药品柜、急救器、万向排气罩、原子吸收罩等。以下列出各类仪器分析实验室的要求，以供参考。

各类仪器分析实验室要求：

气相色谱分析室

主要是对容易转化为气态而不分解的液态有机化合物及气态样品的分析。仪器设备主要有气相色谱仪，具有计算机控制系统及数据处理系统，自动化程度很高，对有机化合物具有高效的分离能力，所用载气主要有：H2、N2、Ar、He、CO2等。但对高沸点化合物，难挥发的及热不稳定的化合物、离子化合物、高聚物的分离却无能为力。要求局部排风及避免阳光直射在仪器上，避免影响电路系统正常工作的电场及磁场存在，一般设计：仪器台（应离墙以便仪器维修）、万向排气罩、电脑台（一般在仪器台旁配置）、边台、洗涤台、试剂柜等。

液相色谱分析室

主要体现在高效率分离，对复杂的有机化合物分离制取纯净化合物，定量分析和定性分析，仪器设备主要有：高效液相色谱仪，适宜于高沸点化合物、难挥发化合物、热不稳定化合物、离子化合物、高聚物等，弥补气相色谱仪的不足。环境和实验室基础装备设计要求与气相色谙室相近。

质谱分析室

主要是对纯有机物的定性分析，实现对有机化合物的分子量、分子式、分子结构的测定，分析样品可以是气体、液体、固体，主要设备有质谱仪、气-质联用仪。质谱仪是利用电磁学的原理，使物质的离子按照基特征的质荷比（即质量m与电荷e之比—m/e）来进行分离并进行质谱分析的仪器，缺点是对复杂有机混合物的分离无能为力。气相色谱分离效率高，定量分析简便的特点，结合质谱仪灵敏度高，定性分析能力强的特点，两种仪器联用为气-质联用仪。可以取长补短，提高分析质量和效率。质谱仪可能有汞蒸汽逸出，要考虑局部排风。

光谱分析室

主要是根据物质对光具有吸收、散射的物理特征及发射光的物理特性，在分析化学领域建立化学分析。主要的仪器是原子发射光谱仪、原子吸收光谱仪，分光光度计、原子荧光光谱仪、荧光分光光度计、X射线荧光仪、红外光光谱仪、电感耦合等离子体（LCP）光谱仪、拉曼光谱仪等。实验室应尽量远离化学实验室、以防止酸、碱、腐蚀性气体等对仪器的损害，远离辐射源；室内应有防尘、防震、防潮等措施。仪器台与窗、墙之间要有一定距离，便于对仪器的调试和检修。应设计局部排风。使用原子吸收罩排风较为适宜。

以上实验室，根据实际需要可设置样品处理室，一般有洗涤台、实验台、通风柜等设备，同化学实验室类似。

洁净实验室主要是通过人为的手段，应用洁净技术实现控制室内空气中尘埃、含菌浓度、温湿度与压力、以达到所要求的洁净度、温湿度和气流速度等环境参数。空气洁净度是指洁净空气环境中空气含尘量程度，空气洁净度的级别以含尘浓度划分。洁净度是指每升空气中所含粒径≥0.5um的尘粒的总颗粒。我国空气洁净等级标准分为：100级、1000级、10000级、100000级。国际标准则划分为：1级、2级、3级、4级、5级。

洁净室

洁净室一般实施两级隔离，一级隔离通过生物安全柜、负压隔离器、正压防护服、手套、眼罩等实现；二级隔离通过实验室的建筑、空调净化和电气控制系统来实现。但由于净化空调需要风量小为了安全起见，风量都按大的估算，一般都要超过规范规定，物别是百级以上，冷热负荷在要求不是很严格的情况可能估算，现在专门有净化空调机组，可以直接利用。二级~四级生物安全实验室应实施两级隔离。一般实验室装备有:超净工作台、生物安全柜、边台或不锈钢操作台、洗涤台等。

以PRC实验室为例（PCR即聚合酶链式反应），是分子生物学研究和实验的常规方法，也是生物学、医学临床等领域广泛应用的实验技术。其特点是能将微量的DNA大幅增加，实验室通常分为四个区域，即：试剂储存和准备区、标本制备区、扩增反应混合物配制和扩增区、扩增产物分析区（如使用全自动分析仪，区域可适当合并）。进入各个区域必须严格按照单一方向进行，不同的工作区域使用不同的工作服（例如不同的颜色）。工作人员离开时，不得将工作服带出。

试剂储存和准备室（标本制备区），仪器主要配置有：冷冻离心机、生物安全柜、冰箱、可移动紫外灯、全自动力核酸蛋白纯化仪、专用工作服和工作鞋等。扩增反应混合物配制和扩增区配置有：冰箱、高速离心机、超净工作台、PCR仪（要求负压状态）、可移动紫外灯、微量加样器、核酸扩增仪等。扩增产物分析区主要配置有：移液器、振荡器、超净工作台、毛细管电泳仪、冰箱、离心机、微量加样器、可移动紫外灯等。

电子计算机室和研究室，电子计算机与我们的生活最为密切，主要考虑空调散热、电源电压等问题。配置的装备主要是带键盘仪器台。研究所主要是供研究人员办公的地方，对我们实验室装备要求较低，在此不多作讲解。

辅助实验室：主要有天平室、高温室、纯水室、气瓶室、贮藏室、溶液配制室、暗室等。天平室，分析天平是化学实验室必备的常用仪器，高精度天平对环境有一定要求，主要是气流和风速的影响，天平室应靠近化学实验室，以方便使用，但不宜与高温室和有较强电磁干扰的房间相邻。高精度微量天平宜设在底层。天平室内不得设置洗涤台或任何管道穿过窒内，以免管道渗漏影响天平的维护和使用。高温室，高温炉和恒温箱是常备设备，一般放置在高温工作台上，但特大型的恒温箱须落地安置为宜，高温炉秘恒温箱须分开放置。纯水室，主要是设计的实验装备有；边台和洗涤台。现代实验室多使用去离子水、水量大且能保证水质。地面需设地漏。气瓶室，实验室用气除不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气等）外，其他气体具有高压、剧毒、氧化分解、爆炸等危险性气体，例如易燃气体氢气、一氧化碳；剧毒气体为氟气、氯气；助燃气体为氧气等，这些气体不得进行实验室。可以通过管子接到各实验室内。溶液配制室，用于配制各种标准溶液和不同浓度的溶液。在允许的条件下，可由两个房间组成，其一设有天平台。另一间作配制试剂和存放试剂之用，一般应配置：通风柜、实验台、试剂柜。

服务供应部分，为基本实验室和辅助实验室服务的场所，如高压锅室和水电气辅助室等。我们只需稍作了解。

4、实验室工作人员总人数；

5、仪器设备布局；

6、工作程序、流程专业设计；

第一部分为平面设计，甲方使用方先拿出最根本的功能要求、分布方案，我们给出初步方案。因为传统实验室建筑设计按国家建筑标准，仅是以外型和室内结构为主，并非以实验室功能为主，建筑设计与功能设计脱节。

第二部分为单台功能，单台结构设计，应逐项、逐件、逐层，从整栋大楼、分层、分房间、分单件设计确定，全面细分确认；

第三部分，全部确认后，进入招标程序，然后中标方与甲方配合，装修和净化工程先行，交工验收后实验室基础配套将进入责任明确阶段，承担责任，全部完工时集中同时验收，基础装备部分为产品测试标准，测试与前两项工程不同，有很大区别不可等同对待。

7、净化室地面、墙壁通风流畅，防止死角，室内四角尽量空闲，易打理，简洁。

三、单台结构功能设计系统

不同专业采用不同实验室专用基础配套装备，系列产品共分五大部分：A、实验台部分；B、仪器台部分；C、功能柜部分；D、仪器设备部分；E、输出系统部分；

A、实验台部分

1、实验台的分类：

①实验台按实验室的功能划分为：物理实验台（主要用于电子、电工、物理实验）；化学实验台（主要用于有机、无机化学实验）；生物实验台（主要用于净化无菌实验，如简易解剖台、不锈钢操作台等）；

②按结构划款式分为：钢木结构（由钢制支撑架、箱体、台面、试剂架、连接件、辅件组成）；铝木结构：（由铝制支撑架、箱体、台面、试剂架、连接件、辅件组成）；全钢（箱体、钢支架、台面、试剂架、连接件、辅件组成）。

③按用途可分为：中央实验台、边台实验台、洗涤实验台、试剂架，实验柜、实验凳。

2、实验柜的分类：

按材质可分为：铝木实验柜、全钢制实验柜。

3、台面的分类

在整个实验室基础装备销售中，台面占总报价1/3的份额，台面的作用可见一斑。

①按实验台的功能作用可分为：

化学实验台面：防强酸、强碱、耐高温；耐98%的浓硫酸；如实芯理化板。

物理实验台面：防静电、耐温、抗滑、稳定强；耐28%的硫酸，表面材质为防火板。

生物实验台面：防水、防止细菌密度强；表面材质为不锈钢板。

②按照台面材质可分为理化板、环氧树脂板、大理石板和陶瓷板。

理化板（威盛亚）不能直接接触光焰，对65%硝酸、铬酸、氢氟酸有轻微疵点，对98%硫酸有疵点；

环氧树脂是高分子材料，耐高温（380℃），具有优良的抗化学腐蚀性能，可修复及复原；

大理石一般用于高温台、天平台等，耐高温，但运输过程中较容易损坏；

陶瓷价格比较昂贵，在国内用得比较少。其耐高温和抗腐蚀性能极其优秀。

B、仪器台部分

承重性、稳定性、抗外干扰、电控要求很高，气体配送严格、安全、可靠、方便、易管理；承重：500Kg以上。主要用于仪器分析实验室，如光谱、色谱、原子分析实验室等。

实验柜部分是前两部分服务、储存，重要功能部分涉及安全、环保问题；有铝木和全钢之分；试剂、药品、挥发性药品、剧毒品、气瓶等储存功能基本分以下几种：

1、一般性能药品柜；2、挥发性药品储存柜；3、气瓶柜；4、文件柜（资料柜）；5、更衣柜；6、标本柜；7、器皿柜；

C、仪器设备部分：

1、通风柜；2、生物安全柜；3、超净工作台；4、剧毒品安全储存柜；7、解剖台；8、取材台；

D、有害气体输出部分。

小编在后面章节将会详细说明，这里就作不重复。

四、供排水设计系统

供排水设计系统主要是为前期实验室建筑设计服务。必须在装修开始前完成实验台柜方案的确定，并出具供排水定位图。

五、电控系统

实验室供电系统也是实验室最基本的条件之一。电源插座有：10A、16A。电源插座应远离水盆和煤气、氢气等喷嘴口，并不影响实验台仪器的放置和操作位置。线盒采用钢线槽(主要用于试剂架、边台和中央台台面上。电线线径应充分考虑实验的当前需要和扩容。必须在装修开始前完成实验台柜方案的确定，并出具电位图。

六、特殊气体配送系统

实验室用气主要有不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气等）、易燃气体（氢气、一氧化碳）；剧毒气体(氟气、氯气)；助燃气体（氧气）组成。除不燃气体、惰性气体外其它气体不得进入实验室。可以通过输气管接到各实验室内。一般气相室配置氦气（He）、氮气（N2）。气质联用室配置了氮气、氢气、氧气。氢气管线上的连接管件都要连接后焊接，严禁有泄漏的可能。所有的管线在安装完毕后一定要做气密性实验，并在使用前要先除油。由于管道细小，管间距小，安装过程中可依据现场情况进行调整，保证间距不小于45mm，气瓶装瓶时，易燃易爆与惰性气体同柜，杜绝两种易燃气体同装一柜。

七、有害气体输出系统

实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效的控制各种进排气，达到既安全又经济的效果是至关重要的。实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。其中通风柜最为常见。
