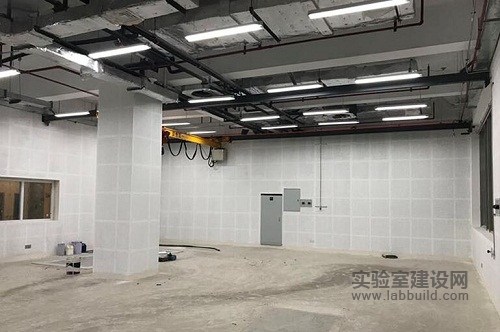

实验室供电系统施工

实验室建筑内部有各种类型的实验室及仪器设备，供电系统除了维持实验室特定的环境用电外，还满足现有及未来增加的各种仪器特殊用电要求，对于离心机、层析冷柜、低温冰箱带压缩机之类的仪器，它们的电机启动所需要的电流往往是工作电流的数倍，在启动瞬间往往会影响该线路的电压波动，如果接在该线路上所用的大功率仪器较多，就会引起仪器工作不正常；微电子仪器如微生物电测试仪、分光光度计、计算机等要求比较高，大功率仪器的频频启动会产生脉冲电压，而这些脉冲电压很容易损坏元件或引起读数波动、数据丢失等故障。

所以，对实验建筑供电系统的设计，除了必须预留足够的富余电量以满足未来发展的需要，还必须提供不间断的稳压电源。基于实验室的与众不同，实验室的建筑的供电系统从电源、线路、照明、安全等各方面都有其独特性。实验建筑的用电量通常是现有用电量的2倍。

要点说明

实验室供电系统是维持实验室安全稳定运行的基本保障，在实验室中有用电需求的主要分为照明电和动力电两个工程。照明电大家都清楚，即照明用电，动力电则主要指的是用于仪器设备、暖通空调、电梯等的电力供应。

基本内容

一、 实验室电源

不间断的实验室稳压电源是保证仪器稳定运行的重要部分。为了避免市电的供电电压不稳定或突然停电而影响实验室的运行，通常加装备用电源及稳压器，最常用于实验室的有UPS电源，分为两类，一类是普通的UPS，只起到不间断供电作用，但不能稳压；另一类是在线式UPS电源，既能不间断供电又能稳压。可根据实际情况和仪器要求选择不同的电源。

实验室供电系统电源的基本要点：

1.、电源插座有：10A、13A、16A、20A

2、开关应设置有漏电保护开关、过载保护开关等。

3、电源插座应远离火盆和煤气、氢气等喷嘴口，且不影响实验台仪器的放置和操作位置。

4、线槽主要是多功能钢线槽（主要用于试剂架上）和PVC线槽配西班牙插座（主要用于边台和中央台面上）。

二、 实验室供电线路

1、为了使这些大功率仪器工作时互不干扰，一般给大功率仪器单独设一条线路，微电子仪器与大功率用电器不能共接同一条线路。

2、对于需要不间断供电的精密仪器，应配稳压的UPS电源；对于培养室、生物安全实验室、动物饲养室等需要不间断供电的实验室，必须采用双保险专用电源。

3、每一实验室内设三相交流电及单项交流电，在靠近门口设置一个总电源控制开关，方便从走廊引线、控制检修及开户或切断室内电源。对于实验停止后仍须运行的设备，应连在专用供电电源的线路上，避免因切断实验室的总电源而影响工作。

4、实验台设置一定数量的三相及单相电源插座，电源插座回路设有漏电保护电器在，插座设置应远离水分和煤气。

5、潮湿、有腐蚀性气体、蒸汽、火灾危险和爆炸危险等场所，应选用具有相应的防护性能的配电设备。

6、化学实验室因有腐蚀性气体，配电导线采用铜芯。物理实验室可采用铝芯导线。

7、实验室的接地系统可保证人身安全以及仪器的正常运转。一般接地各类有安全保护接地、防静电接地、直流接地、防雷接地等。

8、在同一科学实验建筑（室）内设有两种及以上不同电压或频率的电源供电时，宜分别设置配电保护装置差有明显区分或标志。当由同一配电保护装置供电时，就有良好的隔离。不同电压或频率的线路应分别单独敷设，不得在同一管内敷设。同一设备或实验流水线设备的电力线路和无防干扰要求的控制回路允许同一管内敷设。

9、高层或线路较多的多层科学实验建筑，垂直线路宜采用管道井敷设。强、弱电管线宜分别设置管道井。当在同一管道井内敷设时，应敷设在管道井内两侧。

三、 实验室照明

1、实验室的照明设备一般以曝光灯为宜，它不但使用寿命长，电源面积大，光效高，而且发热量低。在分析化学实验室，用目视法判断容量滴定指示剂变色终止哩，可在操作处安设荣耀灯；

2、电磁干扰要求严格的实验室，不宜采用气体放电灯；

3、在暗室、电镜室等应设单色（红色或黄色）照明，入口处宜设工作状态标志灯。放射性实验室、传染性微生物实验室以及从事致癌物或毒物操作的实验室，应采用嵌装式洁净灯具，电线管路要力求暗装，电灯开关应装在室外走廊上；

4、无菌室需要安装紫外灭菌灯，其控制开关应设在门外并与一般照明灯具的控制开关分开设置；

5、潮湿、有腐蚀性气体和蒸汽、火灾危险和爆炸危险等场所，应选用具有相应防护性能的灯具；

6、在安全出口，疏散通道等处应设置安装疏散指示灯，使疏散的人员能在紧急事故的情况下得以迅速疏散；

7、管道技术设照明并由单独支路或专用配电箱（盘）供电。

服务流程

项目启动>>>沟通需求>>>勘察现场>>>方案设计>>>谈判比价>>>核实成本>>>项目施工

标准规范

• 《科学实验室建筑设计规范》 JGJ91-93
• 《病原微生物实验室和生物医学实验室通用安全准则》WS233-2017
• 《供配电系统设计标准规范》GB50052-2009
• 《建筑照明设计标准》GB50034-2013
• 《民用建筑电气设计规范》GB51348-2019
• 《通用用电设备配电设计规范》GB50055-2011
• 《低压配电设计规范》GB50054-2011
• 《建筑设计防火规范》GB50016-2014
• 《建筑电气工程施工质量验收规范》GB50303-2015
• 《分析实验室用水国家标准》GB/T6682-2008
• 《通风与空调工程施工质量验收规范》GB50243-2016
• 《检验检测实验室技术要求验收规范》GB/T37140-2018
